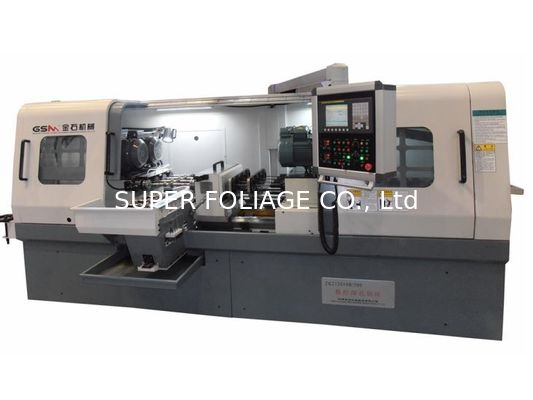

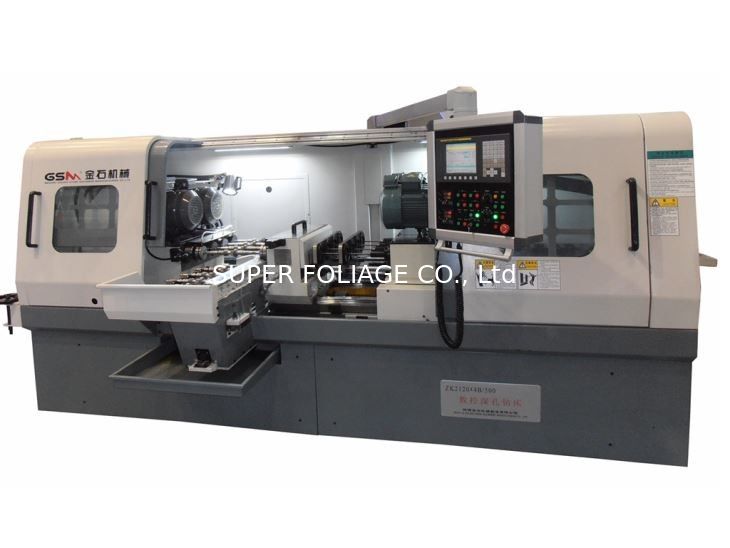

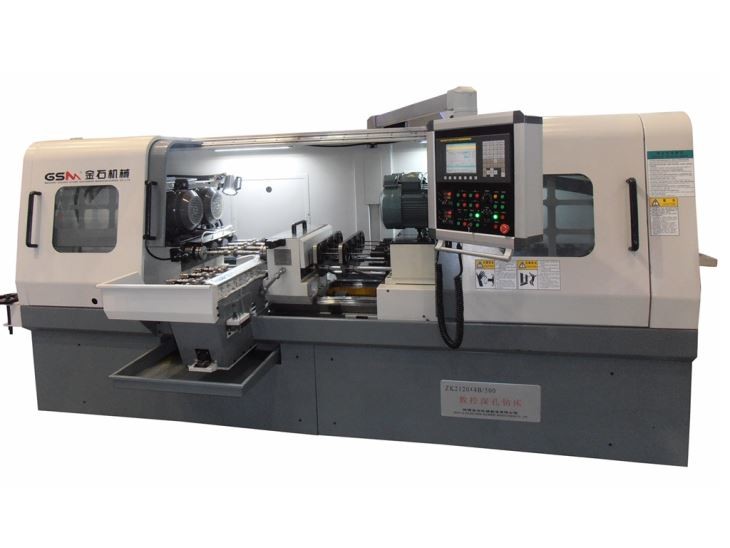

ZK2120X4B-A-500 自動積載メカニズムを持つ4スピンドル深い穴を掘る機械

4 スピンドルの深穴掘削機械,自動積載メカニズム

この4スピンドル深い穴を掘る機械の自動積載メカニズムで,積載と卸荷時間を大幅に節約し,加工効率を改善します.一度に8つの作業部位を処理することができます大量の加工に適しています

機械の主要パラメータ

処理能力

1- わかったスピンドル数: 4個

2- わかった穴の直径: 5mm~20mm

3- わかった掘削深さ: 500mm

4- わかった工件物の外径: ≤φ80mm

5- わかった作業部品の長さ:500mm

処理速度

1- わかったドリルストームの最大回転速度: 5000r/min

2- わかった作業部品の回転速度: 0 r/min.

3- わかったフード速度範囲: ≤1500mm/min

4- わかった高速移動速度: ≤2000mm/min

処理精度

1- わかった穴の斜め: ≤1.0/1000 掘削長 ((作業部位固定,引き上げ比≤100)

2- わかった寸法精度:IT8 〜IT11

3- わかった穴の粗さ: Ra0.8 〜 Ra6.3

機械の電源

1- わかったドリルストームモーターの電源:2X5.5KW

2- わかったオイルポンプモーターの電源: 2x7.5KW

3- わかったフードモーターの電源:2.3KW

4- わかったオイル温度の冷却液装置: 4.05KW

水力系

1- わかった最大流量:4x50L/分

2- わかった最大圧: 10MPa

3- わかったフィルターの精度: 20um

4- わかったオイル容量: 1360L

基本寸法と重量

1- わかった地面 (L*W*H):4500*3000*1800 (参照として掘削長 500mm)

2- わかったドリル幹の中央と地面の高さ:1070mm

3- わかったドリルの幹の中心部とガイドレール間の高さ:297mm

4- わかったスピンドル間の距離:140mm

5- わかった機械の重量: 6.5T
