| Place of Origin: | China |
|---|---|
| ブランド名: | OEM |
| 証明: | CE IS09001 |
| Model Number: | ZK21150 |
| Max. Flow: | 450 L/Min | Max. Pressure: | 5 MPa |
|---|---|---|---|
| Filter Accuracy: | 20 um | Oil Tank Capacity: | 2400 L |
| Skewness: | ≤1.0/1000 | Dimensional Accuracy: | ≤IT12 |
| Roughness: | ≤Ra3.2 | Indexing Accuracy: | ±1′ |
| Rotary Accuracy: | ±3′ | Power of Drill Stem Motor: | 37 KW |

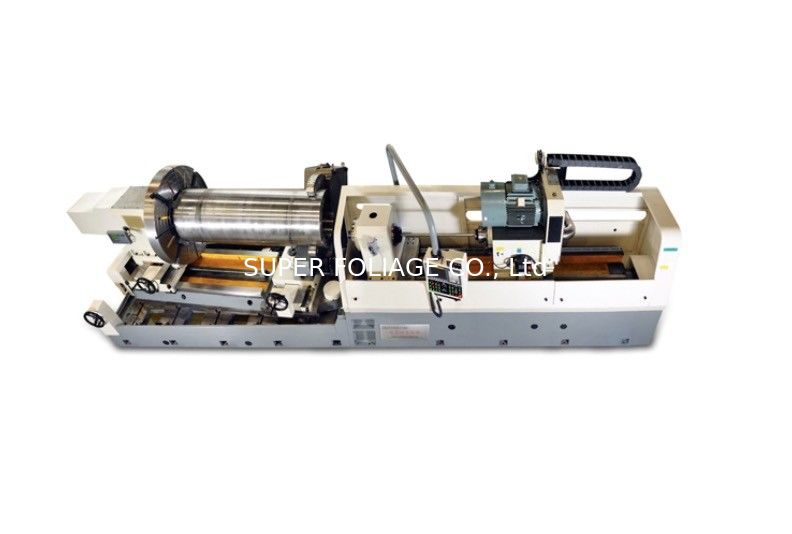

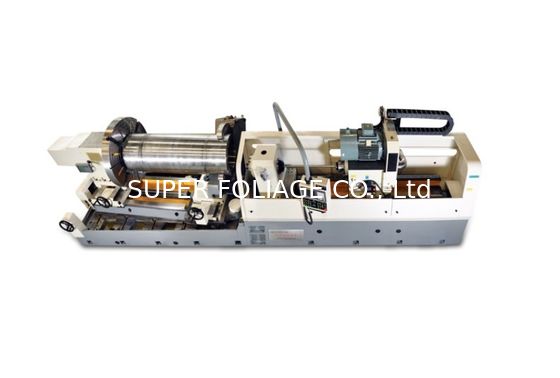

BTA深穴掘削機 ZK21150*D/1500
処理は,FANUC OI Mate TC CNC システムを使用したBTA (内部チップ除去) 方法を使用します.ドリルストームは,回転とフィード運動で動作します.変速周波数調節によって制御される. 作業部品のスピンドルには,CNCインデックス機能があり,掘削作業中にロックできます. 水力的に駆動されたガイド袖,ハイドロリック・クランプ・メカニズム (ハイドロリック・チャックと中央フレームを含む) と組み合わせた集中型とインデックス型穴の精密な掘削を容易にする.
掘削能力
1スピンドル数: 1 PCS
2掘削直径 範囲: φ40~φ80mm 掘削孔直径: φ150mm
3最大掘削深さ: 1500mm
4最大 固定長さ範囲:2000mm
5. マックス.チャックの固定直径: φ1250mm 中央フレームの固定直径: φ100?? 320mm; φ300?? 680mm
6.液体ヘッドの移動距離: 300mm
7穴の直径: φ600mm
掘削速度
1最大 掘削棒の回転速度: 650 r/min
2供給速度範囲: ≤200 mm/min
3速速移動速度 ≤2000mm/min
掘削 の 精度
1歪み: ≤1.0/1000 (長さから直径の比 <100)
2寸法精度: ≤IT12
3粗さ: ≤Ra32
4. インデックス精度: ±1′
5. 回転精度: ±3′
機械のパワー
1ドリルストームモーターの電源: 37 KW
2油冷却力:3.5 KW
3オイルポンプモーター: 2×18.5 KW (ダブルポンプグループ)
4供給モーターの動力:2.5 KW
5サーボモーターの電源: 2.5KW
水力系
1最大流量:450L/分
2最大圧: 5MPa
3フィルターの精度:20mm
油タンク容量: 2400L
基本 寸法 と 重量
1地面面積: 7000×3500×2250mm
2ドリルの幹の中心と地面間の距離:1600mm
3メインエンジンの重量: 16 T
4液圧システムの重量: 3 T
