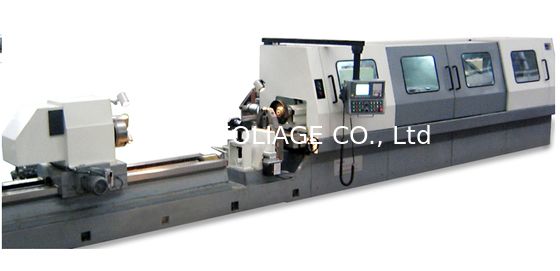

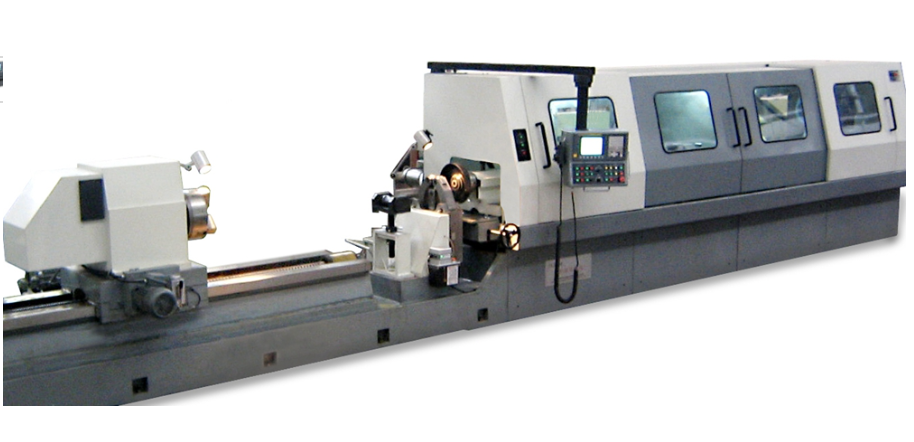

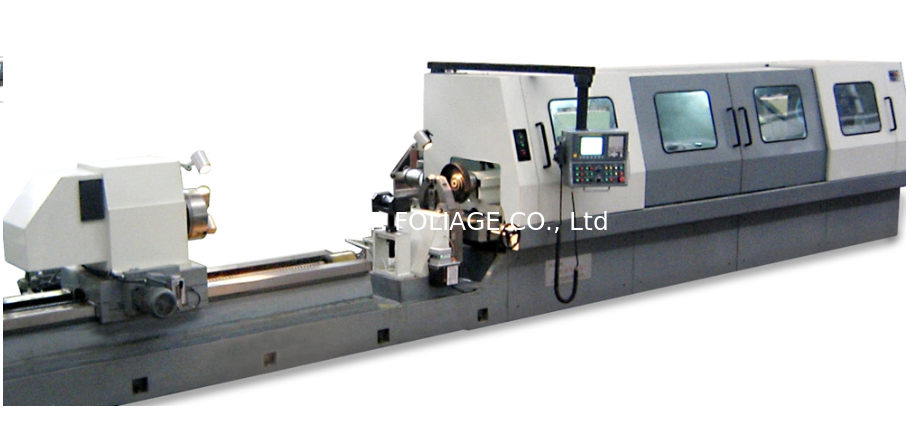

BTA深穴掘削機 ZK2130*DB/2500

技術的な詳細

掘削能力
1スピンドル数: 1 PCS
2掘削直径範囲: φ16 〜 φ30 mm
3最大掘削深さ: 2500mm
4. マックス. 工品直径: φ320 mm; φ500 mm 5. 固定直径: φ270 mm; φ500 mm
6最大 工件長: 2500mm
掘削速度
1最大ドリルストーム回転速度: 2000 r/min
2作業部品の回転速度: 31.5 r/min
3供給速度範囲: ≤1500 mm/min
4速速移動速度 ≤2000mm/min
掘削 の 精度
1歪み: ≤1.0/1000 (長さから直径の比 <100)
2寸法精度:IT8*IT11
3粗さ:Ra1.6 Ra32
機械のパワー
1ドリルストームモーターの電源: 11 KW
2作業部品の回転電源: 3.0 KW
3油冷却電力: 2.8 KW
4オイルポンプモーター: 11.0+11.0 KW (ダブルポンプグループ)
5フードモーターの電源: 2.5 KW
6総電源: 50 KW
水力系
1最大流量:150L/分
2最大圧: 6MPa
3フィルターの精度: 20mm
4. オイルタンク容量: 1600L
基本 寸法 と 重量
1地面面: 8000×3000×1500mm
2ドリルの幹の中心と地面間の距離: 1070mm
3メインエンジンの重量: 9 トン
4液圧システムの重量: 2.5 T
