| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM |
| 証明: | CE IS09001 |
| モデル番号: | ZK2108X4C/300 |
| 最小注文数量: | 交渉 |
| 価格: | negotiable |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 順序の基盤 |
| 支払条件: | L/C,D/A,D/P,T/T |
| 供給の能力: | 10000 |
| No. of spindle: | 4 PCS(each side has 2 spindles) | Drilling diameter: | 1.5mm---8mm |
|---|---|---|---|
| Drilling legth: | 300mm(from one side) | Outside diameter of the workpiece: | ≤φ8.0mm |
| Workpiece length: | 110mm---320mm | Quantity of the workpiece on the rack: | 22pcs |
| Power of drill stem motor: | 2X2.2KW | Power of oil pump: | 2X4.0KW |
| Power of feed motor: | 2X1.8 KW | Power of oil temperature coolant machine: | 2.87KW |

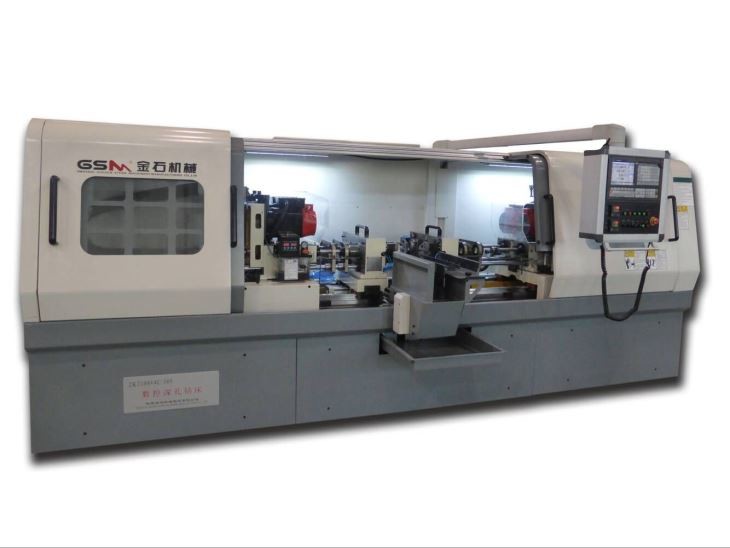

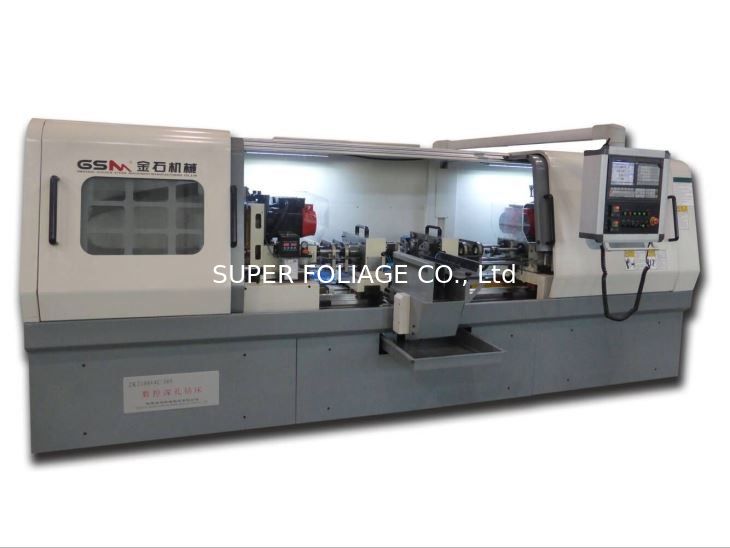

この逆回転式4スピンドル銃穴掘り機では,主に1.5mmから8mmまでの小穴直径を掘り,より高い入口精度を得るために両側から掘り出します.そして同時に22の作業部件を処理できます処理効率を大幅に向上させる.
主な技術パラメータ
処理能力
1スピンドル数: 4 PCS (各側には2つのスピンドル)
2掘削直径: 1.5mm~-8mm
3. 掘削脚:300mm (片側から)
4工件外径: ≤φ8.0mm
5パーツの長さ: 110mm~-320mm
6スタック上のパーツ数: 22個
処理速度
1- わかった最大回転速度:15000r/min
2- わかった作業部品の回転速度: 0 r/min
3- わかったフード速度範囲: ≤1500mm/min
4- わかった高速移動速度: ≤2000mm/min
5ラックの移動速度: 2000mm/min
処理精度
1- わかった穴の斜め: ≤1.0/1000 掘削長 ((作業部位固定,引き上げ比≤100)
2- わかった寸法精度:IT8 --- IT11
3- わかった穴の荒さ: Ra0.4 ̇ Ra1.6
機械のパワー
1- わかったドリルストームモーターのパワー:2X2.2KW ((2つのスピンドルに1つのモーター)
2- わかったオイルポンプの電源: 2X4.0KW ((2つのスピンドルに1つのオイルポンプ)
3- わかった供給モーターの電源: 2X1.8 KW
4- わかったオイル温度の冷却液装置の電源:2.87KW
水力系
1- わかった最大流量 4×20 L/Min
2- わかった最大圧力:16MPa
3- わかったフィルターの精度: 10um
4- わかったオイル容量: 960L
基本 寸法 と 重量
1- わかった土地面積 (L*W*H): 4000*3000*1800
2- わかったドリル幹の中心と地面間の距離:1070mm
3- わかったドリルの幹の中心からガイドレールまでの高さ:297mm
4スピンドル間の距離: 220mm
5機械の重量 6.5 トン
機械加工部品
典型的な用途:噴射器のスリーブ,カムシャフトなどシャフト部品のステップホール.
