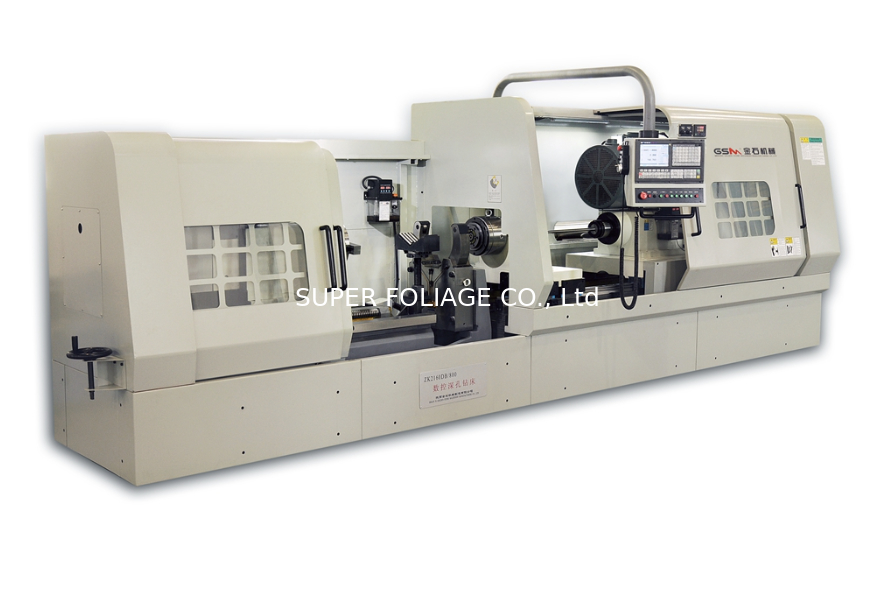

BTA深穴ドリル盤 ZK2160*DB/1000

技術詳細

穴あけ能力
1. スピンドル数：1個
2. 穴あけ径範囲：φ16～φ60 mm
3. 最大穴あけ深さ：1000 mm
4. 最大ワーク径：φ320 mm
5. センターフレームのクランプ径：φ270 mm 6. 最大ワーク長：1000mm
穴あけ速度
1. 最大ドリルステム回転速度：1800 r/min
2. ワーク回転速度：31.5 r/min
3. 送り速度範囲：≤1500 mm/min
4. 早送り速度 ≤2000 mm/min
穴あけ精度
1. 偏心：≤1.0/1000（長さ対直径比<100)
2. 寸法精度：IT8～IT11
3. 粗さ：Ra1.6～Ra3.2
機械の電力
1. ドリルステムモーターの出力：30 KW
2. ワーク回転出力：3.0 KW
3. オイル冷却出力：0.8 KW
4. オイルポンプモーター：11.0+11.0 KW（ダブルポンプグループ）
5. 送りモーターの出力：1.8 KW 11 M.N
6. 総電力：65KW
油圧システム
1. 最大流量：280 L/分
2. 最大圧力：8 MPa
3. フィルター精度：20 um
4．オイルタンク容量：1360 L
基本寸法と重量
1. 設置面積：5500×3000×1800mm
2. ドリルステム中心と地面の距離：1070mm
3. 主機の重量：6.5 T
4. 油圧システムの重量：2.5 T
